Laboratoire Thermodynamique

Laboratoire destiné à la mise en pratique du cours de thermodynamique dispensé en premuère année de l'IUT GTE.


Liste des bancs pédagogiques :

Banc 1 : Détente adiabatique
Banc 2 : Refroidissement isochore de 3 fluides
Banc 3 : Tracés d'isothermes et température critique
Banc 4 : Calorimétrie et pouvoir calorifique
Banc 5 : Moteur Stirling
Banc 6 : Pompe à chaleur
Banc 7 : Pile à combustible
Banc 8 : Machine à fluide organique (ORC)

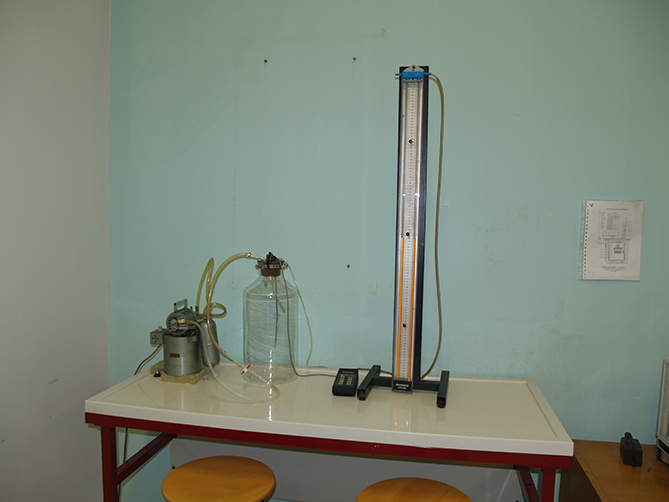

TP1 : méthode de Clément et Desormes pour déterminer le coefficient γ de l'air


Étude de détente ou de compression adiabatiques pour mesurer le coefficient γ de l'air. Utilisation d'un manomètre à colonne d'eau (pression absolue, pression différentielle).Utilisation de la loi de Laplace

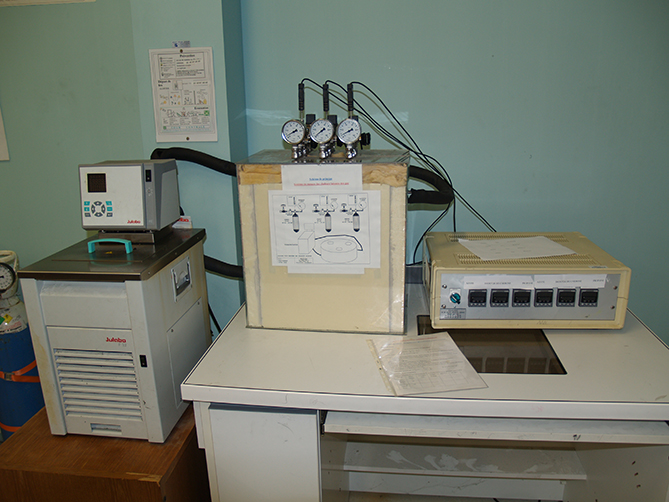

TP 2 : Refroidissement isochore de 3 fluides



Confrontation de variable d'état pression et température au modèle du gaz parfait. Étude de coefficients directeurs.
Mesure de chaleur latente de changement d'état.

TP 3 : Méthode calorimétrique permettant de mesurer le pouvoir calorifique d'un combustible


Réalisation d'une combustion sous pression.
Utilisation de différents capteurs de température.
Étude de la précision d'une mesure et calcul d'incertitudes relatives et absolues.

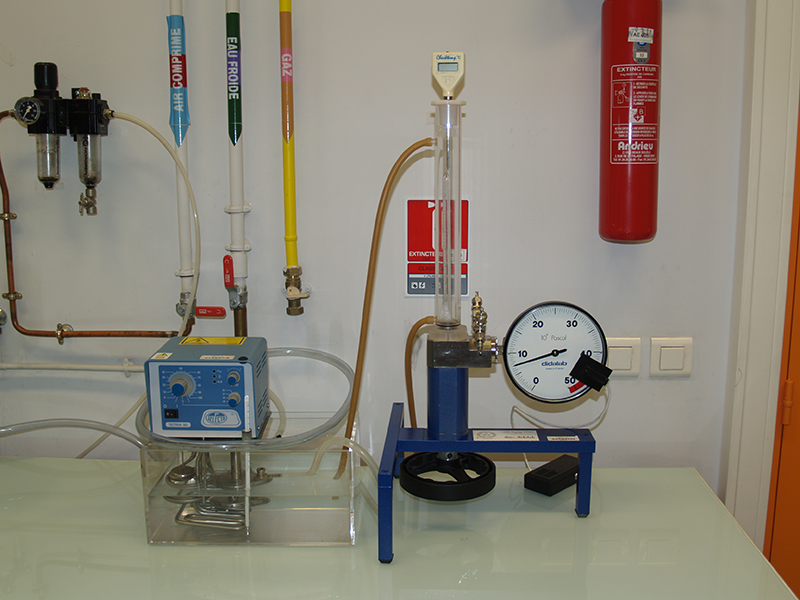

TP 4 : Compression isotherme de SF6


Tracer des isotherme d'Andrews sur un diagramme de Clapeyron.
Étude de la température critique de changement d'état.
Utilisation de la formule de Clausius-Clapeyron

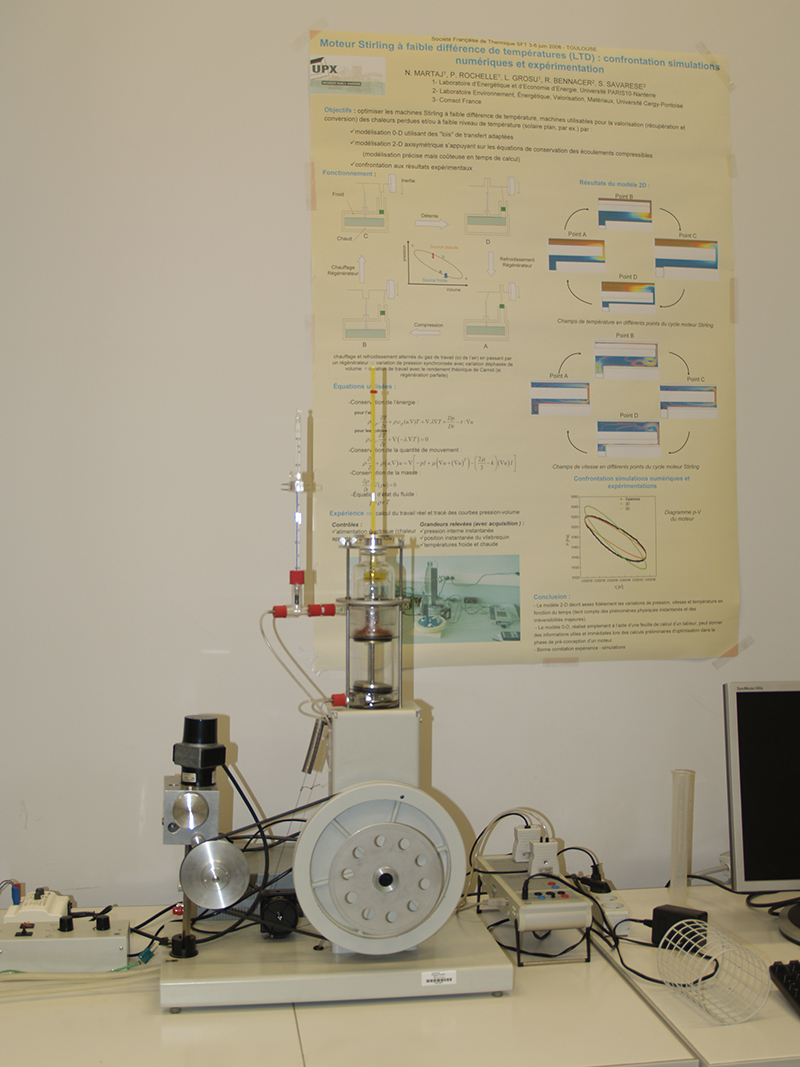

TP 5 : Étude d'un moteur Stirling




Tracé du Cycle Stirling sur un diagramme P=f(V).
Calcul des chaleurs, du travail mécanique et bilan énergétique de ce moteur.
Possibilité d'inverser le cycle pour concevoir une autre machine thermique.

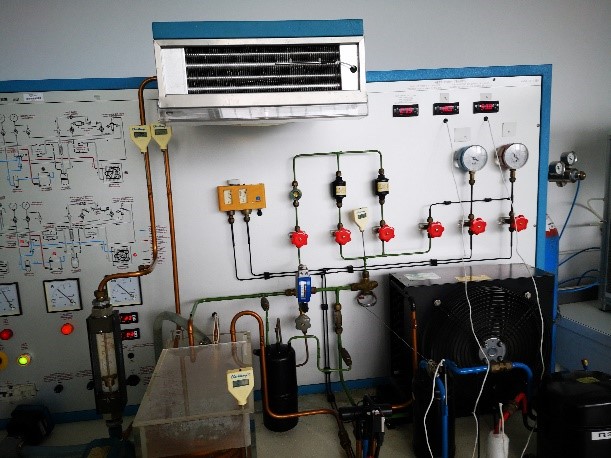

TP 6 : Étude d'une pompe à chaleur

Tracé du diagramme du frigoriste.
Débit massique de différents fluides.
Puissance dépensée et puissance perdue.
Détermination du COP (coefficient de performance).

TP 7 : Étude d'une pile à combustion



Étude de la tension, de l'intensité ou de la puissance produite par cette pile PEMFC.
Puissance électrique et échange thermique.

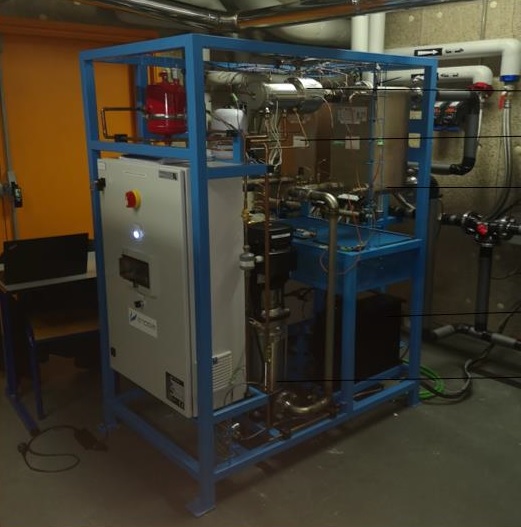

TP 8 : Machine ORC permettant de générer de l'électricité à partir de chaleur basse température


Tracé du cycle de Rankine sur un diagramme P=f(h).
Étude des énergies associées.
Rendement de la turbine.
Étude des échangeurs associés à ce cycle.

Mis à jour le 06 janvier 2021
